نظام VRF الرائد للتبريد والتدفئة

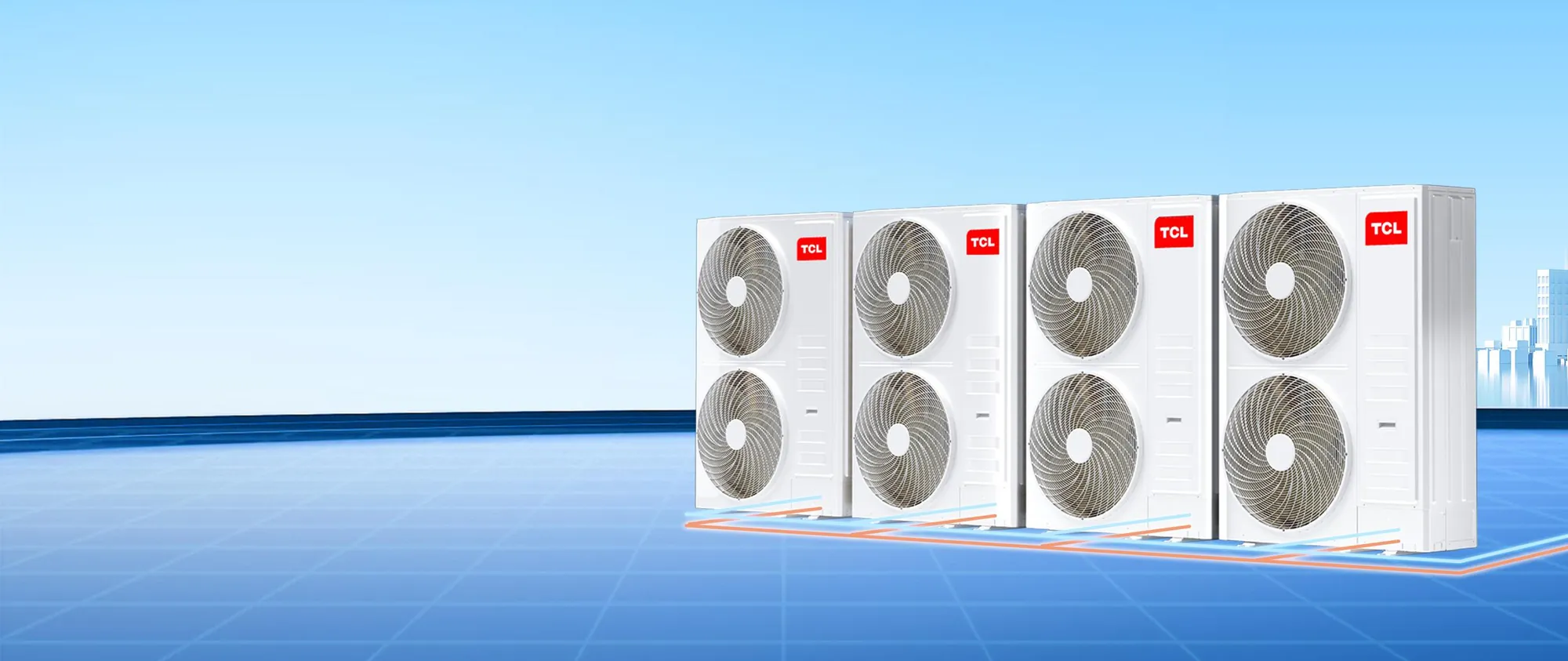

TCL TMV7 Smart
منصة VRF الرائدة من TCL للمباني التجارية الكبيرة. تتراوح قدرة الوحدة الواحدة بين 14 و26 حصاناً، وتتجمع في أنظمة تصل إلى 104 أحصنة تخدم ما يصل إلى 80 وحدة داخلية، مع تحسين استهلاك الطاقة بالذكاء الاصطناعي، ونسخ احتياطي متعدد المستويات، ووضع مولّد من 6 مراحل للمواقع العاملة على الطاقة الاحتياطية.
أقصى حرارة محيطة مصنّفة للتبريد
56 °C
- 104 HP
- أقصى قدرة للنظام
- 80
- وحدة داخلية لكل نظام
- 20%
- توفير سنوي للطاقة بالذكاء الاصطناعي
- 1 W
- استهلاك الوحدة الخارجية في وضع الاستعداد
نظرة عامة
أبرز الميزات الهندسية
ملخص المواصفات
- عائلة المنتج
- أنظمة VRF
- نطاق القدرة
- 14–26 HP / module · up to 104 HP
- نطاق تشغيل التبريد
- −15 → 56 °C
- تدفئة حتى
- −30 °C
الأرقام مأخوذة من صفحات منتجات TCL العالمية. تختلف المواصفات حسب الطراز والمنطقة — يُرجى التأكد منها في مستندات الاعتماد الخاصة بمشروعك. tcl.com
- 01
إنفرتر مُبرَّد بوسيط التبريد
تقنية التبريد بوسيط التبريد عبر أنبوب مزدوج بزاوية 360° تسحب الحرارة من لوحة التحكم الرئيسية ووحدة الإنفرتر. وفي الاختبارات انخفضت حرارة الوحدة بمقدار 20 درجة مئوية، وهو الفارق بين خفض القدرة والتشغيل بالحمل الكامل في صيف الخليج.
- 02
تشغيل احتياطي متعدد
عند تعطل إحدى الوحدات الخارجية يتم فصلها عن اتصال النظام بينما تواصل بقية الوحدات العمل، وفي الوحدات ثنائية المروحة تتولى المروحة الثانية التشغيل فوراً.
- 03
توفير الطاقة بالذكاء الاصطناعي
حلقة تحكم ذاتية التحسين ترصد عدة متغيرات وتطابق القدرة مع الحمل الفعلي لحظياً عبر ضبط التردد وتدفق الهواء، لتحقيق توفير سنوي في الطاقة يصل إلى 20%.
- 04
وضع المولّد بست مراحل
تحديد القدرة على ست مراحل من 40% إلى 100% من وحدة التحكم السلكية أو اللاسلكية، ليبقى النظام ضمن حدود قدرة المولّد.
- 05
ضاغط EVI ومبادل حراري على شكل U
يحافظ حقن البخار المعزز على قدرة التبريد عند حرارة محيطة 55 درجة مئوية، بينما يضيف المبادل الحراري ثلاثي الجوانب على شكل U مساحة تبادل فعّالة أكبر بنسبة 40% مقارنة بالتصميم أحادي الصف.
- 06
تشغيل تجريبي أسرع
العنونة التلقائية للوحدات الداخلية، والتشغيل التجريبي بزر واحد، ووضع صيانة الوحدة الداخلية دون إيقاف النظام، وإعادة التشغيل التلقائي بعد انقطاع الكهرباء — كلها تختصر وقت الموقع وزيارات الصيانة.
التطبيقات النموذجية
الفنادق والضيافةغرف نزلاء هادئة، وتحكم عبر بطاقات الغرف وأنظمة إدارة المباني، وردهات يصبح فيها السقف جزءاً من التصميم.
المراكز التجارية والتجزئةأحمال حرارية عالية، وساعات عمل طويلة، ومعدات على الأسطح تحت أشعة الشمس طوال الصيف.
المكاتب والأبراجأنابيب رأسية طويلة، وتحكم منفصل لكل مستأجر، وأنظمة طاقة تكافئ كل نقطة مئوية من التوفير.
